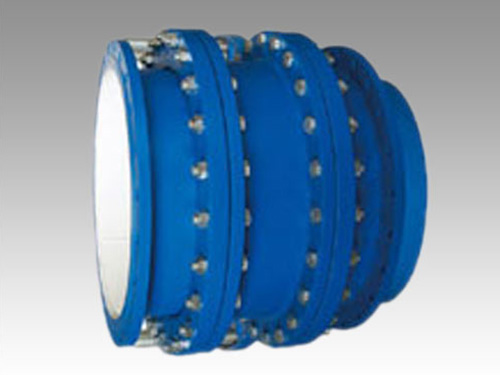

D型大撓度管道伸縮器(補償接頭)天翔產品，大撓度伸縮接頭又稱大撓度管道伸縮器是在吸收國外先進管道技術并結合我國管道運輸和地理地質實情基礎上研究開發的一種新型管道連接器。其主要結構有短管法蘭、壓蓋、滑動管和密封裝置等組成。它采用獨特的抗軸力設計，結構簡單、密封性能可靠、抗拉脫力強。具有較大的可撓量和伸縮量，適用于工況惡劣，地形復雜場合的管道連接。
技術參數：
| 公稱尺寸 DN |
可撓量 | 伸縮量 mm |
L | D1 | 法蘭連接尺寸 | ||||||||
| 0.6Mpa | 1.0Mpa | 1.6Mpa | |||||||||||
| D | K | n-do | D | K | n-do | D | K | n-do | |||||
| 100 | 7 | ±60 | 520 | 305 | 210 | 170 | 4-￠18 | 220 | 180 | 8-￠18 | 220 | 180 | 8-￠19 |
| 200 | 560 | 415 | 320 | 280 | 8-￠18 | 340 | 295 | 8-￠23 | 340 | 295 | 12-￠23 | ||
| 300 | 605 | 530 | 440 | 395 | 12-￠23 | 445 | 400 | 12-￠23 | 460 | 410 | 12-￠27 | ||
| 400 | 660 | 645 | 540 | 495 | 16-￠23 | 565 | 515 | 16-￠27 | 580 | 525 | 16-￠30 | ||
| 500 | 670 | 750 | 645 | 600 | 20-￠23 | 670 | 620 | 20-￠27 | 715 | 650 | 20-￠33 | ||
| 600 | 720 | 870 | 755 | 705 | 20-￠27 | 780 | 725 | 20-￠30 | 840 | 770 | 20-￠36 | ||
| 700 | 6.5 | ±65 | 750 | 960 | 860 | 810 | 24-￠27 | 895 | 840 | 24-￠30 | 910 | 840 | 24-￠36 |
| 800 | 810 | 1085 | 975 | 920 | 24-￠30 | 1015 | 950 | 24-￠33 | 1025 | 950 | 24-￠39 | ||
| 900 | 855 | 1185 | 1075 | 1020 | 24-￠30 | 1115 | 1050 | 28-￠33 | 1125 | 1050 | 28-￠39 | ||
| 1000 | 950 | 1305 | 1175 | 1120 | 28-￠30 | 1230 | 1160 | 28-￠36 | 1255 | 1170 | 28-￠42 | ||
| 1200 | 1000 | 1505 | 1405 | 1340 | 32-￠33 | 1455 | 1380 | 32-￠39 | 1485 | 1390 | 32-￠48 | ||
| 1400 | 1050 | 1715 | 1630 | 1560 | 36-￠36 | 1675 | 1590 | 36-￠42 | 1685 | 1590 | 36-￠48 | ||
| 1600 | 1140 | 1930 | 1830 | 1760 | 40-￠36 | 1915 | 1820 | 40-￠48 | 1930 | 1820 | 40-￠56 | ||
| 1800 | 6 | +75 | 1200 | 2150 | 2045 | 1970 | 44-￠40 | 2115 | 2020 | 44-￠48 | 2130 | 2020 | 44-￠56 |
| 2000 | 1250 | 2370 | 2265 | 2180 | 48-￠42 | 2325 | 2230 | 48-￠48 | 2345 | 2230 | 48-￠62 | ||
| 2200 | 1300 | 2570 | 2475 | 2390 | 52-￠42 | 2550 | 2440 | 52-￠56 | - | - | - | ||
| 2400 | 1420 | 2820 | 2685 | 2600 | 56-￠42 | 2760 | 2650 | 56-￠56 | - | - | - | ||
| 2600 | 1450 | 3020 | 2905 | 2810 | 60-￠48 | 2960 | 2850 | 60-￠56 | - | - | - | ||
| 2800 | 1500 | 3230 | 3115 | 3020 | 64-￠48 | 3180 | 3070 | 64-￠56 | - | - | - | ||
| 3000 | 1600 | 3440 | 3315 | 3220 | 68-￠48 | 3405 | 3290 | 68-￠62 | - | - | - | ||
| 3200 | 1780 | 3685 | 3525 | 3430 | 72-￠48 | - | - | - | - | - | - | ||
