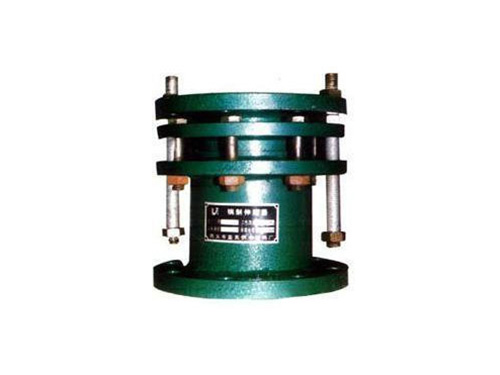

SF鋼制伸縮器說明：
1、鋼制伸縮器采用金屬鑄造或組成，松套部位選用梯形橡膠密封圈，在壓蓋和螺栓的作用下利用橡膠壓縮彈性變形原理，迫使密封圈變形于接頭本體伸縮管外壁之間進行靜密封；
2、金屬和密封圈嚴格按使用性能及用戶要求選用，材質外部涂裝度防腐涂料，各部連接螺栓為度碳鋼或不銹鋼制作；
3、因?yàn)楸倔w與伸縮管之間有一定間隙，使它具有一定的軸向和徑向位移在管道中能的補償和管道和盲板推力，又能便于水泵，閥門的安裝維修更換，視為管道安裝運行中理想的配套產品。
鋼制伸縮器的簡介：
伸縮器也稱伸縮節、膨脹節、補償器、伸縮接頭。伸縮器在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以伸縮,一旦越過其伸縮量就起到限位,確保管道的運行。主要為保障管道運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收、地陷對管道的變形量。
1. 該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
2. 該產品管材大體分為兩種：金屬型和橡膠型（如中林給水公司為GSQ-J(金屬)和 GSQ-X(橡膠)），金屬型又分鑄鐵、鍍鋅和鋼制三種。工作壓力分 PN6 、 PN10 、 PN16 三種。
3. 安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。
4. 法蘭連接采用 GB4216.3 － 4126.5 標準。
5. 如選用其它規格可另行定做生產。
SF鋼制伸縮器作用：
SF鋼制伸縮器也稱伸縮節、膨脹節、補償器，分為：波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型，其中以波紋補償器較為常用，主要為保障管道運行，具有以下作用：
1.補償吸收管道軸向、橫向、角向熱變形。
2.吸收設備振動，減少設備振動對管道的影響。
3.吸收、地陷對管道的變形量。
技術參數：
0.6MPa 1.0MPa 1.6MPa 2.5MPa
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
長度
|
140
|
140
|
160
|
180
|
200
|
200
|
220
|
240
|
260
|
280
|
|
安裝長度
|
170
|
170
|
205
|
225
|
250
|
250
|
270
|
290
|
315
|
340
|
|
長度
|
200
|
200
|
250
|
270
|
300
|
300
|
320
|
320
|
370
|
400
|
|
DN
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
1400
|
1600
|
|
長度
|
290
|
300
|
320
|
320
|
350
|
370
|
390
|
420
|
440
|
490
|
520
|
550
|
|
安裝長度
|
350
|
360
|
385
|
385
|
415
|
440
|
460
|
495
|
515
|
470
|
605
|
640
|
|
長度
|
410
|
420
|
450
|
450
|
480
|
510
|
530
|
570
|
590
|
650
|
690
|
730
|
SF鋼制伸縮器安裝使用時的注意事項：
1、伸縮器在安裝前應先檢查其型號、規格及管道配置情況，符合設計要求。
2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮器的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的伸縮器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用伸縮器變形的方法來調整管道的安裝超差，以免影響伸縮器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波伸縮器上用作安裝運輸?shù)妮o助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、伸縮器所有活動元件不得被外部構件卡死或其活動范圍，應保證各活動部位的正常動作。
8、水壓試驗時，應對裝有伸縮器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96離子含量不超過25PPM。
