性能特點：

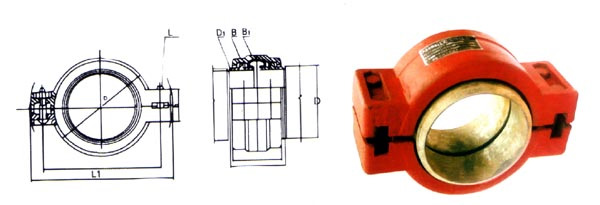

鋼制柔性管接頭又稱卡箍、鋼制柔性接頭、鋼質柔性接頭、對開式伸縮接頭、管接頭。鋼制柔性管接頭是一種管道連接，性能可靠，安裝簡便的產品。在低壓時，靠密封圈的彈性變形，達到密封目的；在壓力增加時，通過介質作用在密封圈上，起到自密封的作用，并在管端間留有間隙來補償管道因熱脹冷縮而產生的位移和撓曲。
鋼制柔性管接頭安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。.法蘭連接采用GB4216.3－4126.5標準。如選用其它規格可另行生產。
PN1.6/2.5/4.0/6.4MPa的KRHD型鋼制柔性管接頭主要數據表
|
外徑接管 Dw mm |
公稱通徑 DN mm |
允許管端 軸向負荷 kgf |
伸縮量 mm |
允許轉角 φ |
最小長度 mm |
安裝長度 mm |
最大長度 mm |
配用螺栓 d×L mm |
| 89 | 80 | 2680 | 20 | 17.90 | 90 | 100 | 110 | M12×60 |
| 108 | 100 | 3550 | 20 | 15.06 | 90 | 100 | 110 | M14×60 |
| 133 | 125 | 4620 | 20 | 13.05 | 95 | 105 | 115 | M14×60 |
| 159 | 150 | 5530 | 20 | 12.09 | 100 | 110 | 120 | M14×60 |
| 194 | 175 | 7370 | 20 | 10.51 | 100 | 110 | 120 | M16×60 |
| 219 | 200 | 9370 | 20 | 9.33 | 106 | 116 | 126 | M16×75 |
| 245 | 225 | 11750 | 20 | 8.36 | 112 | 122 | 132 | M16×80 |
| 273 | 250 | 14620 | 20 | 7.51 | 117 | 127 | 137 | M18×90 |
| 325 | 300 | 20680 | 20 | 6.32 | 120 | 130 | 140 | M18×100 |
| 377 | 350 | 27875 | 20 | 5.45 | 125 | 135 | 145 | M18×100 |
| 426 | 400 | 35600 | 20 | 4.80 | 130 | 140 | 150 | M18×110 |
| 480 | 450 | 45180 | 20 | 4.28 | 135 | 145 | 155 | M18×110 |
| 530 | 500 | 55120 | 20 | 3.88 | 140 | 150 | 160 | M18×120 |
| 630 | 600 | 65900 | 22 | 3.27 | 145 | 155 | 165 | M18×120 |
| 720 | 700 | 70170 | 22 | 2.86 | 150 | 160 | 170 | M20×120 |
| 820 | 800 | 84400 | 22 | 2.51 | 155 | 165 | 175 | M20×130 |
| 920 | 900 | 106200 | 22 | 2_24 | 160 | 170 | 180 | M20×130 |
| 1020 | 1000 | 116870 | 22 | 2.02 | 165 | 175 | 185 | M20×130 |
| 1220 | 1200 | 130600 | 24 | 1.69 | 170 | 180 | 190 | M22×140 |
| 1420 | 1400 | 146200 | 24 | 1.45 | 175 | 185 | 195 | M22×140 |
| 1620 | 1600 | 158300 | 24 | 1.27 | 180 | 190 | 200 | M22×140 |
| 1820 | 1800 | 166000 | 24 | 1.13 | 185 | 195 | 205 | M22×150 |
| 2020 | 2000 | 179000 | 24 | 1.01 | 190 | 200 | 210 | M24×150 |
| 2220 | 2200 | 187000 | 26 | 1.01 | 195 | 205 | 215 | M24×150 |
| 2420 | 2400 | 196000 | 26 | 1.01 | 200 | 210 | 220 | M24×150 |
| 2620 | 2600 | 206000 | 26 | 1.01 | 205 | 215 | 225 | M24×160 |
| 2830 | 2800 | 253300 | 26 | 1.01 | 210 | 220 | 230 | M27×160 |
| 3020 | 3000 | 260100 | 26 | 1.01 | 215 | 225 | 235 | M27×160 |
| 3220 | 3200 | 286900 | 26 | 1.01 | 220 | 230 | 240 | M27×180 |
